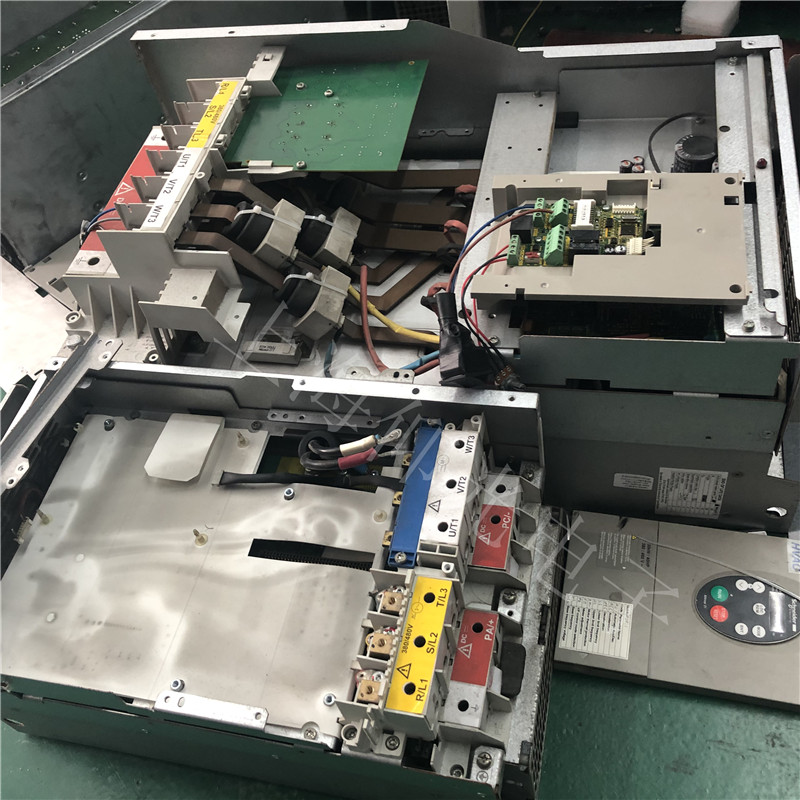

西威變頻器維修ADL/ADL200/ADL300變頻器
可快速解決西威變頻器故障：整流模塊損壞、逆變模塊損壞、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、電源與驅動板啟動顯示過電流、空載輸出電壓正常，帶載后顯示過載或過電流、有顯示無輸出等。
西子奧的斯電梯西威變頻器故障代碼
supply:供電電壓故障
under voltage:欠電壓
over voltahe:過電壓
IGBT desaturat:IGBT故障
inst over cuureent：過電流
ground fault：接地故障
curr fbk loss：電流反饋故障
module OT：模塊過熱
heatsink OT：散熱器過熱
motor OT：電機過熱
heatsink S OT：散熱器傳感器過熱
rugulation S OT：調節板傳感器過熱
intake air SOT：環境溫度傳感器過熱
cont fbk fail：接觸器反饋故障
commcardfault：通訊故障
appl card fault：選件卡故障
drive overload：變頻器過載
BU overload：電機過載
data lost：制動單元過載
brake fbk fail：數據丟失
door fbk fail：門驅反饋故障
spd fbk loss:速度反饋丟失
故障代碼 故障名稱 可能的原因 檢 查
Failure supply 供電電壓故障 供電電壓故障
變頻器內部可能導致故障 檢查設備電源
復位并重新起動.若仍發生故障請與SIEI代理商聯系
Under voltage 欠電壓 直流母線下降到了額定值的65%以下
最常見的原因是設備電源故障
變頻器內部故障也可能造成欠電壓故障 若為暫時的電源電壓中斷,可復位后重新起動.
檢查設備輸入
若設備電源正常且發生了內部故障,請與SIEI代理商聯系
Over voltage 過電壓 變頻器內部的直流環節電壓超出了額定值的35%
減速時間太短
設備受到很高的過壓峰值影響 調整減速時間
IGBT
Desaturat IGBT故障 變頻器在IGBT橋或其門極驅動器中檢查到了錯誤動作
干擾故障
器件失效 復位并重新起動.若仍發生故障請與SIEI代理商聯系
Inst
Over current 過電流 變頻器檢測到電機輸出有過大電流(>4*In)
突加重載
電機電纜短路
電機不合適 檢查負載
檢查電纜
檢查電機規格
Ground fault 接地故障 電流檢測發現電機相電流之和不為零
電機或電纜絕緣失效
編碼器故障也可能引起接地故障 檢查電機電纜
Curr fbk loss 電流反饋故障 調節板和電流互感器連接錯誤；
檢查XTA端子的連接電纜
Module OT 模塊過熱 IGBT模塊溫度太高
風機故障功率元件IGBT故障
過負荷電流周期太快
Heatsink OT 散熱器過熱 GBT模塊溫度太高
風機故障功率元件IGBT故障
過負荷電流周期太快
Motor OT 電機過熱 變頻器由電機溫度模型檢測出電機過熱
電機過載 減少電機負載
若電機沒有過熱則檢查溫度模塊
Heatsink S OT 散熱器傳感器過熱 環境溫度太高
風機故障
散熱片太臟 檢查冷卻氣流
檢查散熱氣是否不干凈
檢查環境溫度
Regulation S OT 調節板傳感器過熱 調節板溫度太高
環境溫度太高 檢查環境溫度
檢查冷卻氣流
Intake air S OT 環境溫度傳感器過熱 冷卻空氣溫度太高
風機故障
冷卻口堵塞 檢查風機
檢查變頻器的冷卻口
Cont fbk fail 接觸器反饋故障 變頻的主接觸器故障 檢查變頻器的接觸器
Commcardfault 通訊故障 變頻器通訊故障
復位重新起動,若再次出現請與SIEI代理商聯系
Appl card fault 選件卡故障 選件板的讀入失敗 檢查安裝
若安裝正確,請與SIEI代理商聯系
Drive overload 變頻器過載 變頻器過載
Motor overload 電機過載 電機過載 減少電機負載
BU overload 制動單元過載 制動單元過載
Data lost 數據丟失
Brake fbk fail 抱閘反饋故障
Sequencer 裝置上電或復位時，接通輸入連著24V
裝置配置為運行端子
Door fbk fail 門驅反饋故障
Over speed 超速
IGBTdesat repet IGBT故障 變頻器在IGBT橋或其門極驅動器中檢查到了錯誤動作
干擾故障
器件失效 復位并重新起動.若仍發生故障請與SIEI代理商聯系
WatchDOG user 處理器看門狗 干擾故障
元件失效 對復位后重新起動,若故障再次發生,請聯系SIEI代理商
External fault 外部故障 在外部數字輸入中檢測出故障 檢查外部故障電路或器件
Spd fbk loss 速度反饋丟失 編碼器未接
編碼器連接不正確 檢查編碼器

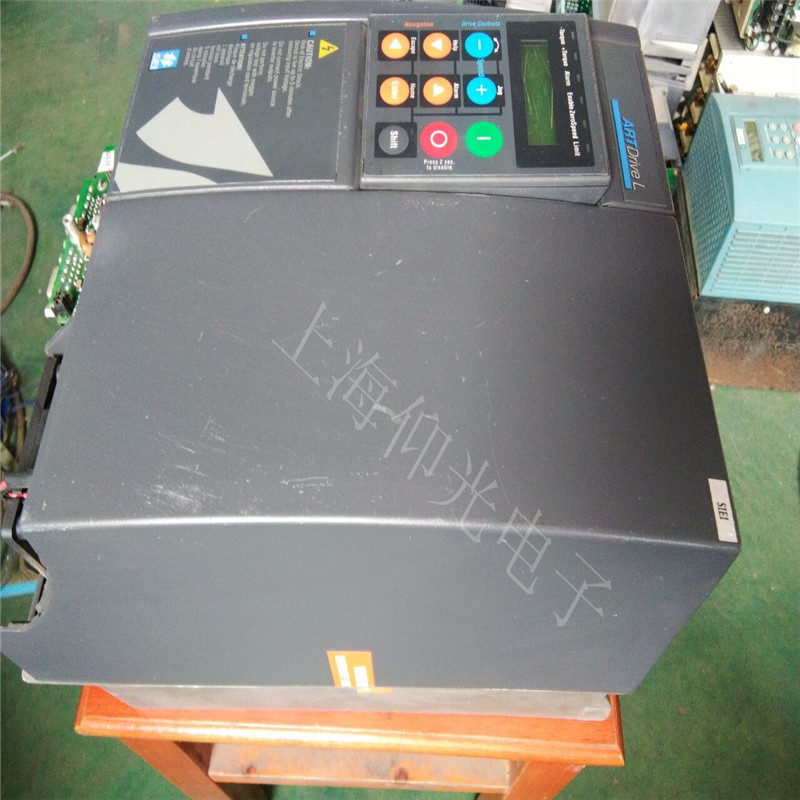

西威面板操作說明
6 面板操作
操作面板包括兩行16位LCD顯示、7個LED及9個功能鍵組成。主要使用如下：
— 控制傳動裝置,前提是已經編程設定
— 增加和減小速度及點動
— 在操作過程中顯示電壓、速度及報警等功能
— 設置參數和進入指令
7個LED模塊由6個發光二極管組成，在操作中顯示狀態和報警信息。在變頻器運行其間面板可以安裝或卸下。
注意:長于20cm的操作面板電纜必須屏蔽.
標 識 顏 色 功 能
-Torque 黃 裝置輸出負轉矩，燈亮
+Torque 黃 裝置輸出正轉矩，燈亮
Alarm 紅 代表跳閘故障
Enable 綠 裝置接通
Zero speed 黃 代表零速
Limit 黃 裝置電流到極限，燈亮
Shift 黃 按鍵第二功能項選中，燈亮
