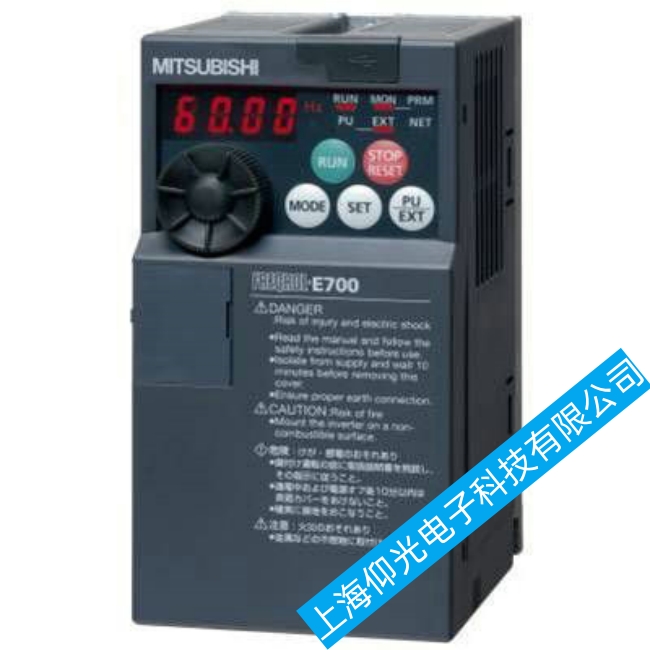

FR-A800系列三菱變頻器電機不啟動的確認事項
(三菱變頻器電機不啟動、FR-A800電機不啟動)
主要確認項目有以下事項：一、主回路
1、所施加的電源電壓異常。(操作面板無顯示)
. 接通無熔絲斷路器(MCCB)、漏電斷路器(ELB)或電磁接觸器(MC)。
. 對輸入電壓的下降、輸入缺相的存在與否、接線進行確認。
. 在控制回路的電源用作其他電源的情況下，如果只輸入控制電源，打開主回路電源。
2、電機連接錯誤。
對變頻器與電機間的接線進行確認。
在設定工頻運行切換功能時，也要確認變頻器和電機之間的電磁接觸器(MC)的接線。
3、P/+-P1 間的短路片被拆下。沒有連接直流電抗器(FR-HEL)。
在P/+-P1 間切實地安裝短路片。
使用直流電抗器(FR-HEL)時，拆下端子P/+-P1 間的短路片，連接直流電抗器。
在直流電抗器必須的容量范圍內切實地連接DC 電抗器。
二、輸入信號
1、未輸入啟動信號。
確認啟動指令位置，輸入啟動信號。
PU運行模式時：FWD/REV
外部運行模式時：STF/STR 信號
2、正轉及反轉的啟動信號(STF、STR)均已輸入。
僅使正轉、反轉的啟動信號(STF/STR)的其中之一為ON。
初始設定狀態下，STF、STR 信號同時為ON 時變?yōu)橥Ｖ怪噶睢?br /> 3、頻率指令為"0"。(操作面板的FWD和REV的LED閃爍)
確認頻率指令位置，輸入頻率指令。
4、使用端子4 進行頻率設定時，AU信號沒有為ON。(操作面板的FWD或REV的LED閃爍)
使AU 信號-ON。
AU信號ON時，端子4的輸入變?yōu)橛行А?br /> 5、輸出停止信號(MRS)或變頻器復位信號(RES)為ON。(操作面板的FWD或REV的LED閃爍)
使MRS、或RES信號－ OFF。
MRS、或RES 信號OFF時，將遵循啟動指令、頻率指令進行運行。
請?jiān)诮?jīng)安全確認之后，置于OFF。
6、在選擇了瞬時停電再啟動功能的狀態下(Pr.57再啟動自由運行時間 ≠ "9999")，CS信號為OFF。(操作面板的FWD或REV的LED閃爍)
瞬停再啟動選擇，高速起步(CS)信號置ON。
當CS 信號分配給了輸入端子時，CS信號置ON時，可以進行再啟動運行。
7、漏型、源型的跨接器選擇錯誤。(操作面板的FWD或REV的LED閃爍)
確認控制邏輯切換跨接器是否正確安裝。
連接錯誤時，無法識別輸入信號。
8、PLG 接線錯誤。(PLG反饋控制、矢量控制時)
確認PLG 的接線。
9、對于模擬輸入信號(0~5V/0~10V、4~20mA)，電壓/電流輸入切換開關的設定錯誤。(操作面板的FWD 或REV 的LED 閃爍)
正確設定Pr.73 模擬量輸入選擇、Pr.267 端子4 輸入選擇 以及電壓/電流輸入切換開關，并輸入與設定相符的模擬信號。
10、按下了[STOP/RESET]鍵(操作面板顯示為(PS))
外部運行時，請對從PU[STOP/RESET]鍵輸入實施停止時的再啟動方法進行確認。11、整流器分離類型沒有將整流器單元的端子RDA、端子SE 連接到變頻器的端子MRS (X10 信號)、端子SD (源邏輯時為端子PC)。
確認是否確實的進行連接。
12、2 線式、3 線式的連接錯誤。
對連接進行確認。
在3 線式的情況下，請選擇啟動自保持選擇(STP(STOP))信號。
三、參數設定
1、V/F 控制時，Pr.0 轉矩提升 的設定值不正確。
一邊觀察電機的動作，一邊對Pr.0 的設定值每次向上提升0.5%，并進行確認。
向上提升無變化時，下降設定值并進行確認。
2、設定了Pr.78 反轉防止選擇。
對Pr.78 的設定進行確認。
當希望將電機的旋轉方向限定為單一方向時，設定Pr.78 。
3、Pr.79 運行模式選擇 的設定錯誤。
進行與啟動指令、頻率指令的輸入方法相符的運行模式的設定。
4、偏置、增益(校正參數C2~C7) 的設定不正確。
對偏置、增益(校正參數C2~C7) 的設定進行確認。
5、Pr.13 啟動頻率 的設定值大于運行頻率。
設定使運行頻率大于Pr.13 。
頻率設定信號小于Pr.13 時，變頻器不啟動。
6、各種運行頻率(3 速運行等)的頻率設定均為"0"。特別是，Pr.1 上限頻率 為"0"。
根據用途設定頻率指令。
設定Pr.1 使其高于所使用的頻率。
7、點動運行時的Pr.15 JOG 頻率 的設定值小于Pr.13 啟動頻率 。
設定Pr.15，使其高于Pr.13 的設定值
8、PLG 反饋控制或矢量控制時，Pr.359 PLG 轉動方向的設定錯誤。
正轉指令時，操作面板的"REV" 亮燈的情況下，設定為Pr.359 = "1"。
9、運行模式與寫入設備不一致。
確認Pr.79 運行模式選擇、Pr.338 通訊運行指令權、
Pr.339 通訊速度指令權、Pr.550 網絡模式操作權選擇、Pr.551 PU 模式操作權選擇，根據目的選擇運行模式。
10、設定了基于Pr.250 停止選擇 的啟動信號動作選擇。
確認Pr.250 設定與STF、STR 信號的連接。
11、在選擇了停電時減速停止功能時，因停電發生了減速停止。
恢復供電時，先對安全進行確認，而后在使啟動信號為OFF 之后再使其為ON。
設定Pr.261 停電停止方式選擇 ＝ "2、12" 時，恢復供電時執行再啟動。
12、處于自動調諧中。
在離線自動調諧完成后，如為PU 運行時，則按操作面板的[STOP/RESET]鍵。如為外部運行時，則將啟動信號(STF、STR)設為OFF。
實施此操作后，離線自動調諧將被解除，PU 的監視器顯示將恢復為正常顯示。(不執行此操作則無法進行以下運行。)
13、瞬時停電再啟動或停電停止功能發生了動作。處于輸入缺相中時進行超負載運行的話，有可能會出現電壓不足狀態，還會檢測出停電)
將Pr.872 輸入缺相保護選擇 設為"1" (有輸入缺相保護)。
使瞬時停電再啟動、停電停止功能無效。
減輕負載。
如果發生于加速過程中，則增加加速時間。
14、設定為矢量控制、PM 無傳感器矢量控制的測試運行。
確認Pr.800 控制方式選擇 的設定。
15、使用FR-HC2、FR-CV、FR-CC2 時，X10 信號的輸入邏輯的設定錯誤。
a 接點輸入規格下使用X10 信號時設定為Pr.599="0" (標準構造產品、IP55 對應產品初始值)，
b接點輸入規格下使用時設定為Pr.599 ="1" (整流器分離類型初始值)
四、負載
1、負載過重
減輕負載。
2、電機軸處于堵轉狀態
對機械(電機)進行點檢。
