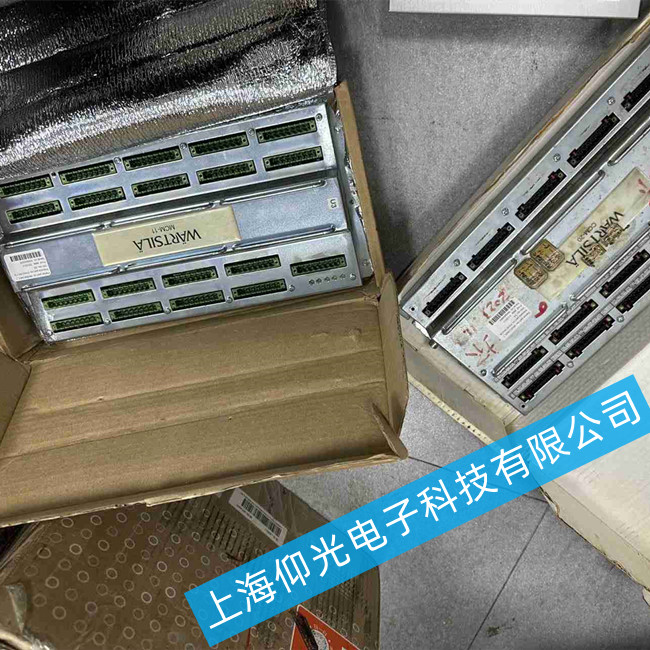

WARTSILA瓦錫蘭IOM-10模塊46WIOM PAAE008486維修分析法
WARTSILA瓦錫蘭IOM-10模塊維修分析法
1、分析法:
根據電氣設備的工作原理、控制原理和被控部分線路，結合初步感官診斷故障現象和特征，來分析故障原因，確定故障范圍。分析時先從主電路入手，再依次分析各個控制回路，然后分析信號電路及其余的輔助回路。
2、開路法:
就是甩開與故障有懷疑的后一級負載(包括機械或電氣負載)，使其在空載或臨時接上假負載。
3、替換法
:對于有懷疑的電氣元器件或零部件用正常完好的電氣元器件或零件替換，以確定故障產生的部位與原因。
4、對比法:
把有故障設備與可以正常工作的設備進行對比，其中包括控制線路中的信號電壓及其它延時參數、動作順序等。
5、菜單法:
這種方法適合初級電工使用，它根據故障現象和特征，將可能引起這種故障的各種原因順序羅列出來，然后一個一個地排除和替換，直到確診出真正的故障部位與原因。
6、電源輸入模塊
用萬用表直流電壓檔測試電源適配器輸出端，正常值應與標稱電壓一致（如12V），若電壓異常，檢查保險絲是否熔斷或整流二極管損壞，實測案例中，35%的電路故障源于電源濾波電容失效，更換同規格電容即可解決。
7、控制信號模塊
接通電源后短接調速按鈕觸點，用示波器檢測單片機PWM輸出波形，無信號時可檢查晶振是否起振，或重新刷寫控制程序，某型號遙控風扇因紅外接收頭引腳斷裂導致信號中斷，補焊后恢復響應。
8、電機驅動模塊
將萬用表調至電阻檔，測量電機繞組阻值是否平衡，三相電機任意兩相阻值偏差超過15%即存在線圈短路，若驅動MOS管擊穿，需同步更換同型號管件與柵極電阻。
WARTSILA瓦錫蘭IOM-10模塊維修常見故障；過電流、過電壓、電壓不足、超負責、再生異常、主電路檢測部異常、散熱片過熱、超速、主電路過壓、位置超差、編碼器信號故障、伺服驅動器維修、功率模塊故障，伺服驅動器維修、過負裁、過熱、EEPROM錯誤等，電源缺相、溢流、過速、編碼器異常、線圈燒壞、漏電伺服驅動器維修，抖動無力、防止失控、CPU異常、參數異常等；
