一、故障現象描述

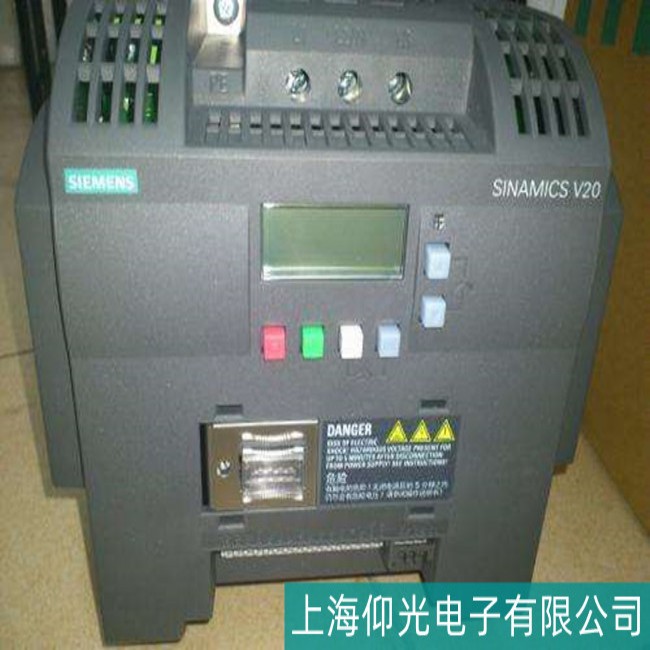

西門子變頻器 AC400 - 480V 運行過程中，報警指示燈亮起，變頻器可能出現停機、輸出異常等狀況，影響設備的正常運行。
二、故障原因分析
（一）過電流故障（F0001）
- 電機及電纜問題：電機繞組相間短路、對地短路，或者電機電纜絕緣損壞導致短路，會使電流瞬間增大，觸發過流保護。例如，電機長期運行在惡劣環境中，繞組絕緣老化，容易引發短路故障。
- 負載問題：負載過重，如機械設備存在卡滯、堵轉等情況，電機需要輸出更大的轉矩來克服阻力，導致電流超出變頻器的額定電流。比如，皮帶輸送機的皮帶被異物卡住，電機負載突然增加。
- 加速時間過短：加速時間設置過短，電機在短時間內需要快速達到設定轉速，電流變化率過大，可能引發過流報警。
（二）過電壓故障（F0002）
- 減速時間過短：當變頻器驅動大慣性負載時，減速時間設置過短，電機處于再生制動狀態，機械能轉化為電能回饋到變頻器直流側，導致直流母線電壓升高，超過過電壓檢出值（800vDC）。例如，起重機在快速停車時，如果減速時間過短，就容易出現這種情況。
- 電網電壓異常：電網電壓瞬間升高，超出變頻器允許的輸入電壓范圍，也會導致直流母線電壓升高，觸發過壓保護。
（三）欠電壓故障（F0003）
- 主回路問題：整流橋某一路損壞，使得輸入的交流電無法正常整流為直流電，或者可控硅三路中有工作不正常的，都會導致直流母線電壓降低。另外，主回路接觸器損壞，直流母線電壓損耗在充電電阻上面，也可能引發欠壓故障。
- 電壓檢測電路故障：電壓檢測電路出現問題，誤判直流母線電壓，導致欠壓報警。
（四）過熱故障（F0004）
- 散熱不良：變頻器的散熱片積塵過多，阻礙熱量散發；冷卻風扇故障，如風扇葉片損壞、電機不轉等，無法有效散熱，導致變頻器內部溫度過高。
- 過載運行：長時間處于過載狀態運行，變頻器內部功率器件發熱量大增，超出散熱能力，引發過熱保護。
（五）其他故障
- 通信故障（F0070 等）：如果變頻器與上位機或其他設備存在通信連接，通信線路接觸不良、斷路，或者通信參數設置錯誤，都可能導致通信故障報警。
- 硬件故障：如 IGBT 模塊損壞、電路板上的電子元件短路或開路等硬件問題，也會引發報警指示燈亮起。
三、故障檢查步驟
（一）記錄報警代碼
查看變頻器顯示屏上顯示的報警代碼（如 F0001、F0002 等），并查閱西門子變頻器對應的用戶手冊，明確報警代碼所代表的具體故障類型。
（二）斷電重啟
嘗試將變頻器斷電，等待 5 分鐘以上，讓內部電容充分放電后，再重新通電，觀察報警指示燈是否仍然亮起。部分臨時性故障，如電網瞬間波動等，可能通過斷電重啟恢復正常。
（三）檢查環境條件
- 溫度：檢查變頻器周圍環境溫度是否過高，正常工作溫度應≤40℃。若環境溫度過高，需改善通風散熱條件，如增加通風設備或降低周圍熱源影響。
- 濕度：查看變頻器內部及周圍是否有凝露現象，是否存在粉塵堆積過多的情況。濕度較大或粉塵過多可能影響變頻器的電氣性能，應采取除濕措施，并清理粉塵。
- 通風：檢查變頻器的風扇是否正常運轉，散熱片是否有堵塞。若風扇不轉或散熱片堵塞，需清理散熱片，并檢查風扇電機及相關線路。
（四）檢查電源與接線
- 輸入電壓：使用萬用表測量輸入電源電壓，確認其是否在變頻器允許的電壓范圍內（±10% 額定電壓，即 360V - 528V）。若電壓異常，檢查供電線路及相關設備。
- 電機電纜：檢查電機電纜是否存在短路、接地或相間絕緣不良的情況�？梢允褂媒^緣電阻測試儀測量電纜的絕緣電阻，正常情況下絕緣電阻應大于 0.5MΩ。同時，檢查電纜接頭是否松動，如有松動需重新緊固。
- 接地：確保變頻器接地可靠，接地電阻應符合要求（一般不大于 4Ω）。
（五）參數設置驗證
- 電機參數：核對變頻器中設置的電機參數，如額定功率、額定電壓、額定電流等，是否與電機銘牌一致。參數設置錯誤可能導致變頻器運行異常。
- 控制模式：檢查變頻器的控制模式（如 V/F 控制、矢量控制等）是否與實際應用場景匹配。
（六）復位報警
通過變頻器的操作面板（如 BOP - 2）或通訊命令進行報警復位。若復位后故障不再出現，可繼續觀察變頻器運行情況；若故障重復出現，則需進一步排查故障原因。
四、故障維修措施
（一）過電流故障維修
- 電機及電纜檢查：如果懷疑電機或電纜存在短路問題，使用絕緣電阻測試儀對電機繞組及電纜進行詳細檢測。對于短路的電機繞組，需進行修復或更換電機；對于損壞的電纜，及時更換電纜。
- 負載檢查：檢查機械設備是否存在卡滯、堵轉等情況，對機械設備進行全面檢修，確保其運行順暢。如清理皮帶輸送機上的異物，對軸承等機械部件進行潤滑保養。
- 調整加速時間：適當延長加速時間（參數 P1120），以減小電流變化率�？筛鶕䦟嶋H情況，逐步增加加速時間，觀察變頻器運行是否正常，直至找到合適的加速時間。
（二）過電壓故障維修
- 調整減速時間：適當延長減速時間（參數 P1121），使電機在減速過程中能夠平穩地將機械能轉化為電能，避免直流母線電壓過高。根據負載慣性大小，合理調整減速時間，可通過試驗確定最佳值。
- 安裝制動電阻（如有必要）：對于大慣性負載，僅延長減速時間可能無法有效解決過壓問題，此時需安裝制動電阻。制動電阻能夠消耗電機再生制動產生的能量，防止直流母線電壓過高。根據變頻器功率和負載情況，選擇合適功率和阻值的制動電阻，并正確安裝。
- 檢查電網電壓：若懷疑電網電壓異常導致過壓，聯系供電部門，檢查電網電壓穩定性。在電網電壓波動較大的區域，可考慮安裝穩壓器等設備。
（三）欠電壓故障維修
- 主回路檢查：檢查整流橋和可控硅，使用萬用表測量其各引腳間的電阻值，判斷是否存在損壞。對于損壞的整流橋或可控硅，需更換相同規格的元件。同時，檢查主回路接觸器，查看其觸點是否接觸良好，若接觸器損壞，及時更換。
- 電壓檢測電路檢查：仔細檢查電壓檢測電路中的電阻、電容、二極管等元件，看是否存在短路、開路或變質的情況。對于損壞的元件，進行更換。若無法確定具體故障元件，可考慮更換整個電壓檢測電路板。
（四）過熱故障維修
- 散熱系統清理與維護：使用壓縮空氣或專用的清洗劑清理散熱片上的灰塵和雜物，確保散熱片通風良好。檢查冷卻風扇，若風扇葉片損壞，更換風扇葉片；若風扇電機不轉，檢查電機繞組電阻及相關控制電路，修復或更換風扇電機。
- 降低負載或增大變頻器容量：如果是由于長時間過載運行導致過熱，需檢查負載情況，減少不必要的負載。若負載確實較大，超出了當前變頻器的容量，考慮更換容量更大的變頻器。
（五）其他故障維修
- 通信故障維修：檢查通信線路連接是否牢固，有無斷路或短路。對于 Profibus/Modbus 等通信接口，檢查終端電阻是否正確設置，屏蔽層接地是否良好。核對變頻器與上位機或其他設備之間的通信參數，如站地址（P0918）、波特率等是否一致。若通信線路和參數均正常，可能是通信模塊損壞，需更換通信模塊。
- 硬件故障維修：對于 IGBT 模塊損壞，使用萬用表測量 IGBT 模塊各引腳間的電阻，判斷其是否擊穿。若 IGBT 模塊損壞，需更換同型號的 IGBT 模塊，并檢查驅動電路是否正常，防止新模塊再次損壞。對于電路板上其他電子元件的故障，需具備專業的電子維修技能，使用示波器、邏輯分析儀等工具進行檢測和維修。若無法自行修復，可聯系專業的電子維修機構或西門子授權服務商。
五、維修后測試
（一）空載測試
在維修完成后，先將電機與變頻器斷開，進行空載測試。給變頻器通電，設置合適的運行參數，如運行頻率、加速時間、減速時間等，觀察變頻器是否能夠正常啟動、運行，有無異常報警。同時，使用萬用表等儀器測量變頻器的輸出電壓是否正常，三相電壓是否平衡。
（二）帶載測試
空載測試正常后，將電機與變頻器重新連接，進行帶載測試。逐漸增加電機的負載，觀察變頻器的運行情況，包括輸出電流、輸出電壓、運行頻率等參數是否穩定。檢查電機的轉速是否符合要求，運行過程中有無異常振動和噪聲。在帶載測試過程中，持續觀察一段時間，確保變頻器在各種工況下都能穩定運行。
六、注意事項
（一）安全操作
在進行故障檢查和維修前，務必將變頻器斷電，并等待至少 5 分鐘，確保內部電容放電完畢，避免觸電危險。在操作過程中，佩戴好絕緣手套等防護用品。
（二）參數備份
在對變頻器進行參數調整或維修前，建議先將變頻器的參數備份至 CF 卡或 PC，以便在需要時能夠快速恢復原有參數設置。
（三）手冊參考
維修過程中，嚴格按照西門子變頻器對應的《參數手冊》和《故障手冊》進行操作。不同型號的西門子變頻器在參數設置和故障處理方法上可能存在差異，確保參考資料的準確性。
（四）專業維修
若經過上述步驟仍無法解決故障，或者對維修操作不確定，建議及時聯系西門子技術支持或授權服務商，提供詳細的故障現象和報警代碼，由專業人員進行維修。
