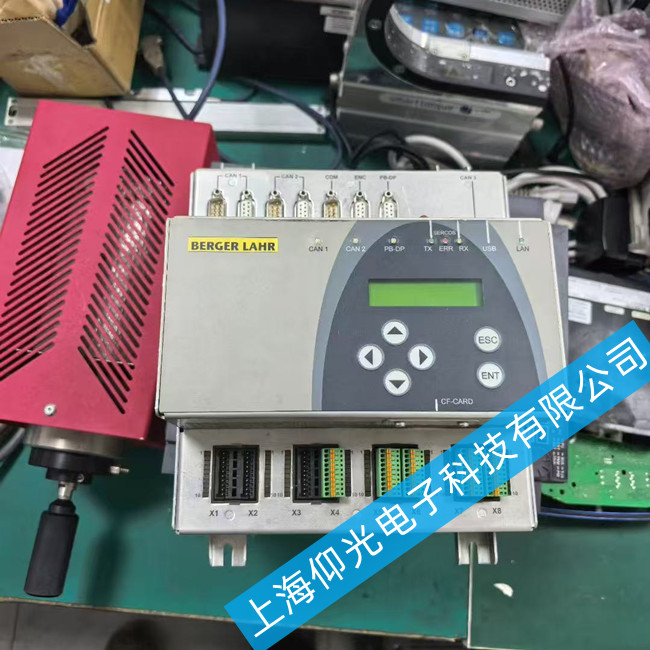

百格拉控制器維修BLC382TCPU1S LX800常見故障維修
百格拉控制器常見故障類型及維修方法
故障1:上電無反應(指示燈全滅/僅電源燈微亮)
現象描述:接通電源后,控制器面板無任何指示燈亮起,或僅電源指示燈呈微弱紅色(正常應為綠色常亮),觸摸外殼無發熱,系統完全無法啟動。
可能原因:
電源模塊故障:輸入電源(通常為24V DC或220V AC轉內部直流)不穩定、電源模塊內部電容擊穿、保險絲熔斷;
主板供電電路損壞:CPU核心供電電路(如5V/3.3V穩壓芯片)短路或開路;
外部電源問題:供電線纜接觸不良、電源適配器輸出參數不匹配。
診斷與維修步驟:
檢查外部電源:用萬用表測量輸入電壓(如24V DC輸入端),確認是否在標定范圍(±10%容差);檢查電源線纜接頭是否氧化、松動;
檢測電源模塊:拆開控制器外殼(需斷電并放電),觀察電源模塊是否有燒焦痕跡、鼓包電容;用萬用表測量模塊輸出端(如+5V、+12V、+3.3V)是否正常——若某一路輸出為0V,則對應電路故障;
排查保險絲:多數控制器內置自恢復保險絲或玻璃管保險絲,檢查是否熔斷(熔斷后需更換同規格保險絲,并排查短路點);
主板供電芯片檢測:若電源模塊輸出正常但主板仍無反應,可能是核心供電芯片(如LM2596、TPS5430等)損壞,需用示波器檢測芯片輸入/輸出波形,或直接更換同型號芯片。
故障2:系統啟動后死機/程序無響應(CPU指示燈異常閃爍)
現象描述:控制器能上電(電源燈綠燈亮),但CPU指示燈(通常為黃色或紅色)呈現規律性快速閃爍(如每秒2-3次),或長時間保持常亮不熄滅;觸摸屏/上位機無法與控制器通信,程序無法下載或運行中突然卡死。
可能原因:
CPU過熱或硬件損壞:散熱風扇故障導致芯片過熱,或CPU內部焊點脫焊、緩存芯片故障;
程序或參數錯誤:用戶程序存在邏輯死循環、變量溢出,或存儲芯片(如Flash、EEPROM)數據損壞;
電磁干擾:附近大功率設備(如變頻器、電焊機)產生高頻干擾,影響CPU正常運算;
內存不足:程序容量超過控制器存儲限制,導致運行崩潰。
診斷與維修步驟:
觀察散熱狀態:檢查CPU散熱風扇是否轉動(聽聲音/觀察葉片),觸摸散熱片溫度(正常應微溫,若燙手則散熱不良);清理散熱片灰塵,重新涂抹導熱硅脂;
復位與初始化:嘗試長按控制器“復位鍵”(通常為5-10秒)恢復出廠設置,或通過上位機軟件執行“冷啟動”;若問題依舊,備份數據后對存儲芯片進行格式化(需專業工具);
檢測電磁環境:用示波器檢測CPU供電線或通信線的噪聲波形(正常應為平滑直流/低頻信號,若出現高頻毛刺則存在干擾);將控制器遠離干擾源,或增加屏蔽接地(如屏蔽電纜、接地銅排);
程序診斷:通過編程軟件連接控制器(若能短暫通信),查看錯誤日志(如“內存溢出”“任務超時”等提示);簡化程序邏輯(逐步注釋部分代碼),定位引發死機的功能塊;
故障3:通信中斷(無法與上位機/其他模塊連接)
現象描述:控制器與其他設備(如PLC、HMI、伺服驅動器)的通信異常,表現為上位機軟件提示“連接超時”“無響應”,或伺服軸報“通信丟失”錯誤;通信指示燈(如ETH/RX/TX燈)不亮或閃爍無規律。
可能原因:
通信接口硬件故障:網口(RJ45)、串口(RS485/232)的物理層損壞(如芯片引腳虛焊、網線接口氧化);
通信參數配置錯誤:IP地址沖突、波特率/協議不匹配(如EtherCAT設置為PROFINET);
通信線纜問題:線纜破損、接頭松動,或未使用屏蔽雙絞線(抗干擾能力差);
驅動程序/固件版本不兼容:控制器固件過舊,或上位機軟件未更新至支持當前型號的版本。
百格拉伺服驅動器維修:炸可控硅,無顯示,模塊炸,開不了機維修,變頻器無輸出,無電壓,變頻器冒煙,變頻器異響,變頻器報警,通訊不上,帶不動負載,電機不轉,電機抖動,面板顯示’E’面板無顯示,驅動板燒,驅動電路壞,電壓輸出不平衡,運行幾分鐘報過流.缺相、過流、過壓、欠壓、過熱、過載、接地,報錯,故障報警等等故障報警維修。
