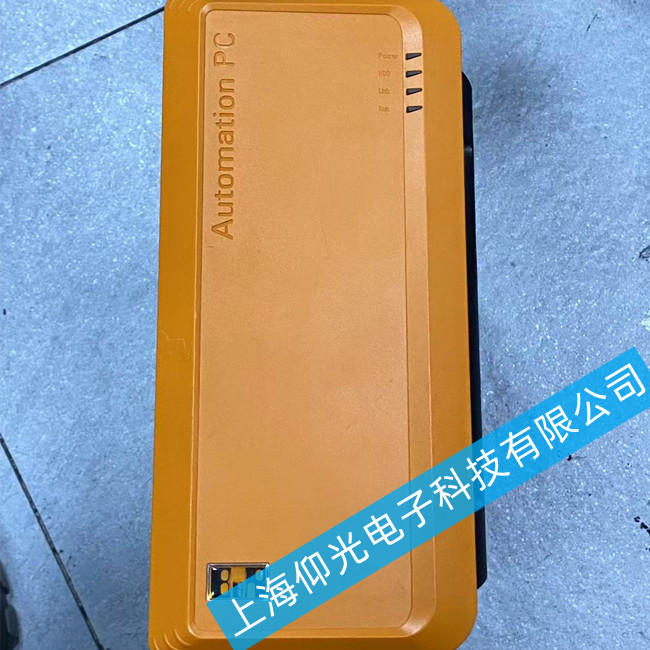

貝加萊工控機維修5P91:469781.003-00主板故障維修
貝加萊工控機主板常見故障現象
電源故障:主板無法上電或電源指示燈不亮
啟動異常:系統無法完成自檢,頻繁重啟
通訊中斷:現場總線接口(如POWERLINK、PROFIBUS)失效
I/O功能異常:數字量/模擬量輸入輸出端口工作不正常
內存錯誤:頻繁報內存校驗錯誤或容量識別不全
過熱保護:設備運行一段時間后自動關機
貝加萊主板典型故障維修案例
案例1:電源管理IC故障
現象:主板完全無反應,電源指示燈不亮
檢測:測量發現+5V_STBY電壓缺失
維修:更換TPS51200電源管理芯片,修復后電壓恢復正常
案例2:CAN接口故障
現象:CAN通訊時斷時續
檢測:示波器顯示CANH/CANL信號異常
維修:更換ISO1050隔離收發器后通訊穩定
案例3:內存校驗錯誤
現象:頻繁報0x0000007E藍屏錯誤
檢測:內存插槽觸點氧化,DIMM插槽B1腳接觸不良
維修:使用專業清潔劑處理插槽,更換內存條后故障排除
貝加萊工控機維修注意事項
靜電防護:必須佩戴防靜電手環,使用防靜電工作臺
焊接工藝:更換BGA芯片需使用返修工作站,溫度曲線嚴格控制在235±5℃
固件恢復:維修后需通過X20 USB Programmer刷寫最新固件
老化測試:維修完成后需連續運行72小時壓力測試
