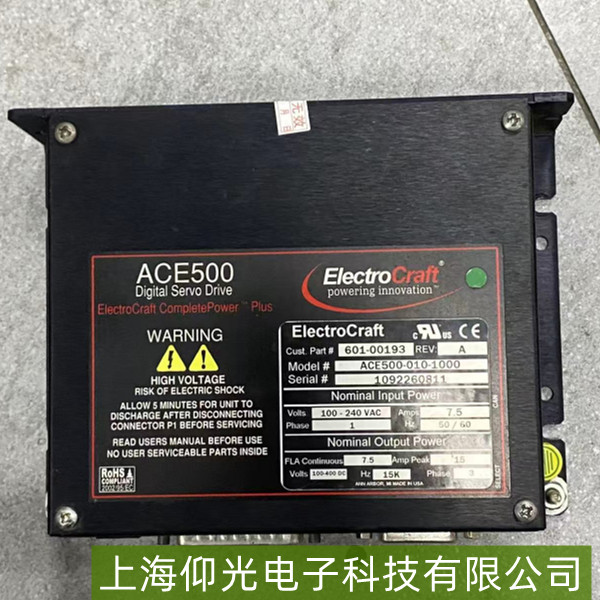

美國ElectroCraft伺服驅動器ACE500-010-1000過熱故障維修
以下是針對美國ElectroCraft伺服驅動器ACE500-010-1000過熱故障的維修要點分析,從故障成因到具體排查步驟展開:
一、故障背景與風險提示
ElectroCraft ACE500系列伺服驅動器(如010-1000型號,對應1kW功率等級)過熱報警(常見代碼如“OH”或“Thermal”)通常由散熱系統失效、負載異常或內部元件損耗引發。若未及時處理,可能導致驅動器內部IGBT模塊、電容等關鍵部件永久損壞,甚至引發電路短路風險。
二、核心故障排查方向
(1)散熱系統檢查(首要步驟)
風扇狀態:驅動器內部散熱風扇(通常位于功率模塊附近)是強制冷卻的關鍵。檢查風扇是否停轉(聽聲音或觀察葉片)、轉速異常(用手靠近出風口感受風量微弱),或濾網/風道被灰塵、油污堵塞(常見于工業環境)。若風扇損壞,需更換同規格型號(注意電壓與接口匹配)。
(2)負載與環境因素
過載運行:通過驅動器面板或通訊接口讀取實時電流值(對比額定輸出電流,ACE500-010-1000典型額定電流約5-6A)。若長期工作電流超過額定值120%,會導致功率模塊發熱加劇。檢查機械負載是否卡滯(如電機堵轉)、傳動機構是否磨損(如皮帶打滑或齒輪阻力過大)。
(3)內部元件損耗
IGBT模塊與整流橋:用紅外測溫儀檢測功率模塊表面溫度(正常工作時≤85℃,若超過95℃可能已接近失效閾值)。若模塊局部過熱,可能是內部續流二極管或絕緣柵極擊穿,需更換同型號IGBT組件。
三、綜合處理建議
優先操作:立即停機并斷電,待驅動器自然冷卻至室溫后再檢查(避免高溫燙傷)。清理散熱系統后復測(如重啟并監測溫度變化)。
常規修復:更換故障風扇(成本約幾十元)、重新涂抹導熱硅脂(材料費低但需規范操作)、調整負載或改善通風環境(如增加柜內風扇或散熱孔)。
