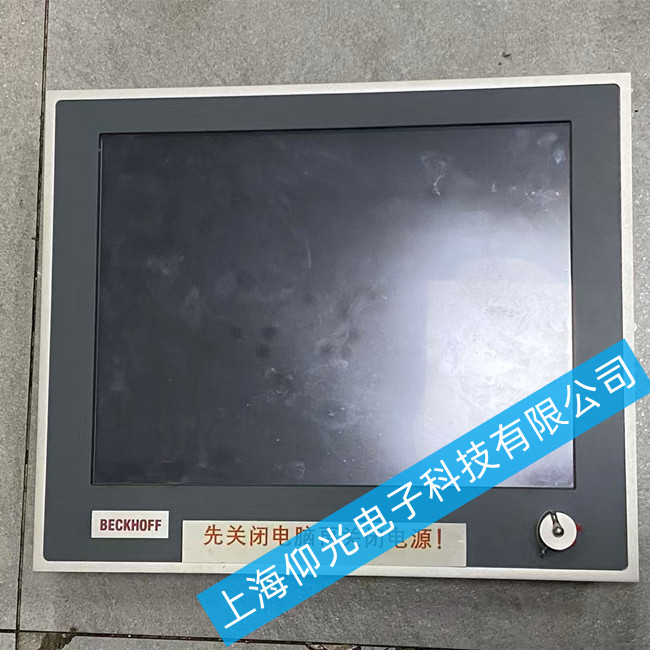

倍福觸摸屏維修CP6702-0021-005白屏故障維修
一、 故障現象深度解析
所謂“白屏”,需要準確理解其現象:
屏幕背光正常點亮:這意味著設備的電源部分,至少是供給背光LED或CCFL燈管的電源是基本正常的。屏幕并非黑屏或無反應。
無系統啟動畫面、無倍福Logo、無任何字符或圖像:這表明問題出在主板向液晶屏傳輸信號的通路上,或主板核心系統未能正常啟動。
這個現象直接幫助我們排除了背光故障的可能性,將問題焦點集中在主板、屏線、屏幕驅動電路以及系統軟件上。
二、 故障原因?qū)蛹?jí)分析
導致CP6702白屏的原因可分為硬件和軟件兩大層面,通常硬件問題的概率更高。
1. 硬件層面(主要懷疑對象)
a) 內部屏線或接口接觸不良(最常見)
原因:設備在運行中受到振動,或經歷溫度冷熱循環,可能導致連接主板與液晶屏的排線(LVDS線)松動、氧化、接觸不良。這是工業現場最頻發的原因。
特征:有時拍打設備或特定角度按壓外殼可能使畫面短暫恢復。
b) 液晶屏本身或屏驅動板(T-Con板)故障
原因:屏幕內部的時序控制板損壞,或液晶面板失效,無法正確處理主板送來的LVDS信號。
特征:排除了屏線和主板問題后,若替換法確認,則為此類故障。
c) 主板故障(核心控制器)
原因:主板上的CPU、圖像處理芯片未工作,或LVDS信號輸出電路(芯片、外圍電路)損壞,導致無視頻信號輸出給屏幕。
特征:可能伴隨設備發熱異常、其他接口(如網口)指示燈狀態異常等。
d) 電源電路次級輸出異常
原因:雖然背光供電正常,但為主板核心或屏驅動板供電的某一路直流電壓(如3.3V, 5V, 1.2V等)缺失或不穩,導致主板無法完整啟動。
特征:需要萬用表測量主板各電壓測試點。
倍福觸摸屏維修常見故障:液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏,不正常開機、不能觸摸、觸摸不準,按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞,電源板、高壓板故障,液晶屏、主板壞等等。
