施耐德型號為Altivar 61變頻器內冒煙維修
施耐德變頻器維修范圍包括:上電無顯示、缺相OPF、過流OCF、過壓OUF、欠壓USF、過熱OHF、過載OLF、接地EF、參數錯誤、有顯示無輸出、模塊損壞等故障
客戶送修的施耐德變頻器一臺，型號為Altivar 61，功率30KW，客戶反映變頻器內冒煙，具體故障不詳。
1、既然冒煙，想必是有比較嚴重的短路，且短路點應該燒焦痕跡明顯，先大致檢測一下IGBT模塊，沒有明顯短路情況；
2、整流模塊也沒有明顯短路，于是開始拆機，尋找燒焦點；
3、拆完機并沒有發現明顯的短路點，對驅動電路做檢測也沒有發現明顯問題；
4、于是上電試機，發現報缺相故障，因維修電源為220伏變壓到380伏，只有兩相，而大部分變頻器采用三相供電，且有缺相保護電路，首先要對缺相保護進行處理；

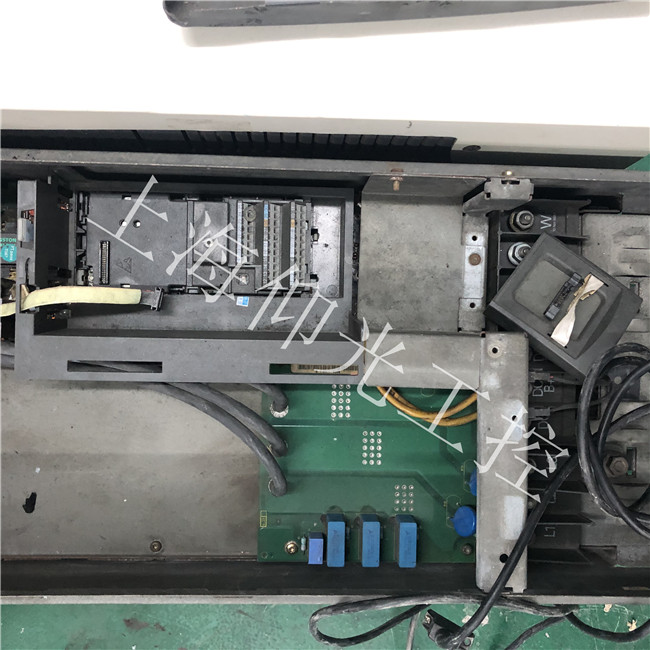

5、缺相屏蔽一般有兩種方法：一種是采用軟件屏蔽，就是通過對機器本身的參數進行調整設置，另一種是根據缺相報警的檢測電路，短接報警光耦的輸出端，讓機器認為沒有缺相，才能上機測試；施耐德拆機圖
6、查資料該機型可以進行軟件設置，設置過后出現新的報警，查故障代碼是一個24伏沒有接地，查看機器也有短接線短接，蜂鳴檔測量不通，原來看著短接了，其實沒有接好，接好后發現變頻器顯示rdy，應該是已經排除故障了；
7、再次詢問客戶故障發生時的情況，客戶也說不清楚，也就不了了之了，交客戶試機OK。
施耐德變頻器維修的型號有：
ALTIVAR 11系列:
ATV11HU05M2E,ATV11HU09M2E,ATV11HU12M2E,ATV11HU18M2E,ATV11HU29M2E,ATV11HU41M2E,ATV11HU05F1U,ATV11HU09F1U,
ATV11HU18F1U,ATV11HU05M2U,ATV11HU09M2U,ATV11HU18M2U,ATV11HU29M2U,ATV11HU41M2U,ATV11HU05M3U,ATV11HU09M3U,
ATV11HU18M3U,ATV11HU29M3U,ATV11HU41M3U,ATV11HU05F1A,ATV11HU09F1A,ATV11HU18F1A,ATV11HU05M2A,ATV11HU09M2A,
ATV11HU18M2A,ATV11HU29M2A,ATV11HU41M2A,ATV11HU05M3A,ATV11HU09M3A,ATV11HU18M3A,ATV11HU29M3A,ATV11HU41M3A,
ATV11PU09M2E,ATV11PU12M2E,ATV11PU18M2E,ATV11PU09F1U,ATV11PU09M2U,ATV11PU18M2U,ATV11PU09M3U,ATV11PU18M3U,
ATV11PU09F1A,ATV11PU09M2A,ATV11PU18M2A,ATV11PU09M3A,ATV11PU18M3A
ATV16變頻器
ATV16U09M2,ATV16U18M2,ATV16U29M2,ATV16U18N4,ATV16U29N4,ATV16U41M2,ATV16U41N4,ATV16U54N4,ATV16U72N4;
ATV18變頻器
ATV18U09M2,ATV18U18M2,ATV18U29M2,ATV18U18N4,ATV18U29N4,ATV18U41M2,ATV18U54M2,ATV18U72M2,ATV18U41N4,
ATV18U54N4,ATV18U72N4, ATV18U90M2,ATV18D12M2,,ATV18U90N4,ATV18D12N4,ATV18D16N4,ATV18D23N4;?
ATV21變頻器
ATV21H075M3X,ATV21HU15M3X,ATV21HU22M3X,ATV21HU30M3X,ATV21HU40M3X,ATV21HU55M3X,ATV21HU75M3X,ATV21HD11M3X,
ATV21HD15M3X,ATV21HD18M3X,ATV21HD22M3X,ATV21HD30M3X,ATV21H075N4,ATV21HU15N4,ATV21HU22N4,ATV21HU30N4,
ATV21HU40N4,ATV21HU55N4,ATV21HU75N4,ATV21HD11N4,ATV21HD15N4,ATV21HD18N4,ATV21HD22N4,ATV21HD30N4,
ATV21HD37N4,ATV21HD45N4,ATV21HD55N4,ATV21HD75N4,ATV21W075N4,ATV21WU15N4,ATV21WU22N4,ATV21WU30N4,
ATV21WU40N4,ATV21WU55N4,ATV21WU75N4,ATV21WD11N4,ATV21WD15N4,ATV21WD18N4,ATV21WD22N4,ATV21WD30N4,
ATV21WD37N4,ATV21WD45N4,ATV21WD55N4,ATV21WD75N4,ATV21W075N4C,ATV21WU15N4C,ATV21WU22N4C,ATV21WU30N4C,
ATV21WU40N4C,ATV21WU55N4C,ATV21WU75N4C,ATV21WD11N4C,ATV21WD15N4C,ATV21WD18N4C,ATV21WD22N4C,
ATV21WD30N4C,ATV21WD37N4,ATV21WD45N4, ATV21WD55N4,ATV21WD75N4
ATV28變頻器
ATV28HU09M2U,ATV28HU18M2U,ATV28HU29M2U,ATV28HU41M2U,ATV28HU54M2U,ATV28HU72M2U,ATV28HU90M2U,ATV28HD12M2U,
ATV28HU18N4U,ATV28HU29N4U,ATV28HU41N4U,ATV28HU54N4U,ATV28HU72N4U,ATV28HU90N4U,ATV28HD12N4U,ATV28HD16N4U,
ATV28HD23N4U
