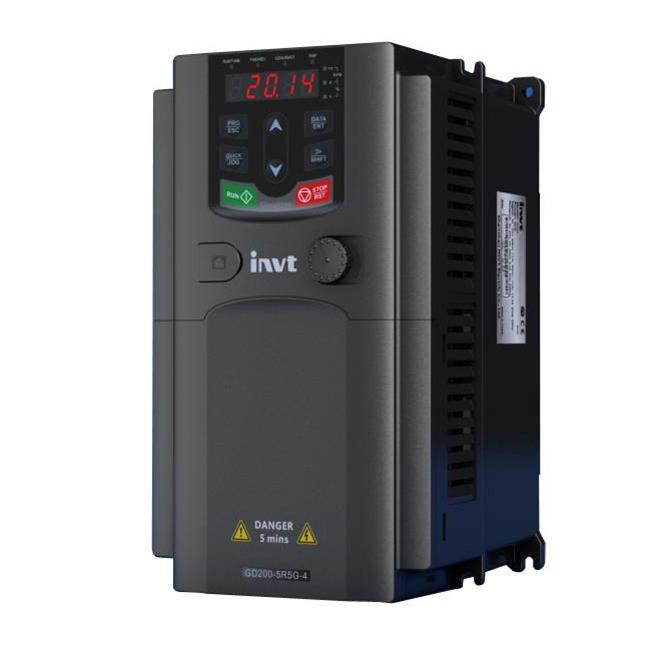

英威騰變頻器故障代碼如下分析↓↓
1、逆變單元故障（OUT）
此故障包括OUT1、OUT2、OUT3，它們分別代表逆變單元U相、V相、W相故障。此故障一般只出現在驅動光耦使用PC929的機器中，代表驅動板有1270系列、1290AV03、1250AVS系列、1258AVS系列等。
2、電流檢測故障（ITE）
此故障相對比較簡單，一般都是電流檢測電路發生故障導致。目前英威騰主要使用的電流檢測電路有兩種形式：霍爾傳感器檢測和7840光耦隔離檢測。
3、POFF故障
顯示POFF故障一般情況只有三種原因：
（1）機器檢測到的直流母線電壓嚴重偏低。
（2）缺相信號異常。
（3）220V機器電壓等級參數設錯。
4、OU過壓故障
OU故障分為加速運行過電壓、減速運行過電壓、恒速運行過電壓。它們分別對應的故障代碼是OU1，OU2，OU3。
5、SPO輸出缺相故障
輸出缺相故障一般有兩種原因：
（1）某相電流檢測電路異常；
（2）某相驅動電路異常。
6、過流OC故障
過流OC故障分為3種，即OC1、OC2、OC3，其中OC1表示加速運行過電流，OC2表示減速運行過電流，OC3表示恒速運行過電流。
7、UU故障
UU故障是變頻器在運行（含加速恒速減速）中，DSP檢測到母線電壓偏低導致。可能的原因有兩種：
（1）母線電壓檢測電路故障：即實際的母線電壓正常，但母線電壓檢測電路本身故障造成。
（2）母線電壓低于欠壓點：即實際的母線電壓低于電壓等級對應的欠壓點后導致故障。
8、OL1與OL2故障
OL是通過軟件比較計算后報出的保護電機或變頻器的故障，都屬“軟”故障，可以通過調試解決，一般不涉及維修。
OL1可能是：
（1）電網電壓過低；
（2）電機額定電流設置不正確，偏大偏小都可能導致；
（3）電機堵轉或負載突變過大；
（4）大馬拉小車。
OL2可能是：
（1）加速太快；
（2）對旋轉中的電機實施在啟動；
（3）電網電壓過低；
（4）負載過大。
9、SPI故障
SPI是輸入缺相檢測故障，一般在上電時如果缺相的話會跳此故障，運行中缺相的話會跳UU故障，UU前面已經說過。造成的原因可能是：
（1）在輸入缺相保護打開的狀況下，輸入電源缺相；
（2）在輸入缺相保護打開的狀況下，輸入缺相檢測電路故障。
10、OH故障
OH是過熱故障，通過檢測熱敏電阻阻值變化來輸出故障。OH1：整流模塊過熱、OH2：逆變模塊過熱。跳故障的原理一樣，都是用熱敏電阻的溫度特性引起阻值變化后，通過DSP比較計算進行故障輸出。造成故障的原因：
（1）風扇不轉或風量減小，造成模塊或散熱器溫度過高；
（2）風扇運轉正常，散熱器風道被雜物堵住，造成模塊或散熱器溫度過高；
（3）溫度電阻失效（短路），造成故障。
11、BCE故障
BCE是制動單元故障，通過檢測制動管CE間的電壓（即Vce電壓）來判斷故障。可能造成的原因有：
（1）外部制動電阻阻值偏小；
（2）制動管Vce或Vbe有擊穿現象；
（3）制動管Vce檢測電路故障。
12、EF、CE故障
EF為外部故障，使用外部端子故障輸入時，通信發生問題或誤動作造成。CE為通信故障，使用通信協議遠程控制時，通信短線或誤指令造成。
13、TE故障
TE為電機自學習時故障。造成原因如下：
（1）電機容量與變頻器容量不匹配；
（2）電機額定參數設置不當；
（3）自學習出的參數與標準參數偏差過大；
（4）自學習超時。
14、EEP故障
EEP為EEPROM讀寫故障，與EPROM通信時中斷或亂碼，一般為EPROM損壞導致。
15、PIDE故障
PID反饋短線故障，外接PID設備反饋短線或PID反饋源消失導致。

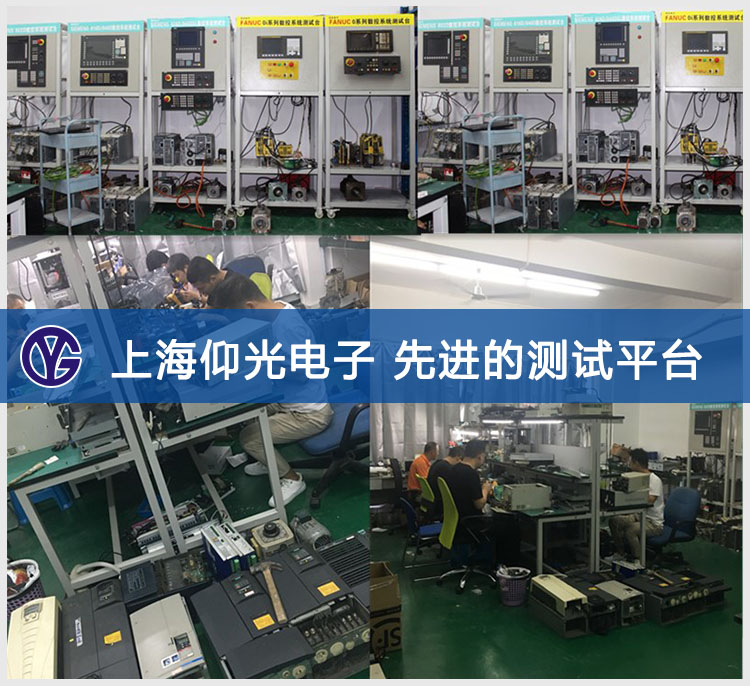

「上海仰光」測試維修平臺：
擴展資料：
英威騰的CH系列變頻器容易出現一特別典型故障：
變頻器上電顯示正常，但一運行變頻器即出現，顯示屏閃一下然后顯示CHV（或CHE、CHF）又回到待機狀態，無法正常運行。這時只撥下變頻器冷卻風扇的插頭，試運行一切正常。
這是因?yàn)橛⑼vCH系列變頻器的小功率機型使用24V直流供電的冷卻風扇，而風扇電源又是直接由驅動板的開關電源的24V供電，且風扇是在變頻器運行時才工作。
一但風扇出現故障（故障時的風扇所用電流一般比正常時大很多），此時運行變頻器，主控板發出控制信號打開風扇，24V電源因風扇故障電流過大，開關電源過流保護動作，開關電源復位后又回到待機狀態。
